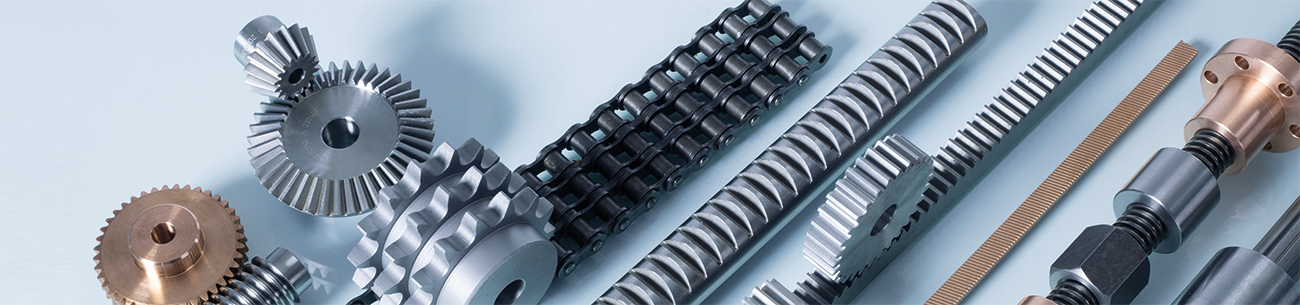

Pièces normalisées- 8'000 roues dentées et chaînes normalisées en stock.

Nous tenons depuis 50 ans 8000 roues dentées et chaînes normalisées en stock - Nozag mise sur la qualité et l'économie. Notre gamme complète s'étend des roues dentées, coniques et hélicoïdales, en passant par les crémaillères, les arbres cannelés, jusqu’aux accouplements, aux pignons à chaînes et aux accessoires de chaînes. En plus de ce vaste assortiment, nous proposons également les données CAO des éléments standards. Bien entendu, nous usinons ces composants selon vos plans, prêts au montage.

Catalogue Programme Norm      Commander le catalogue "PROGRAMME NORME"

Roues cylindriques

Plus d'informations sur le
    De modul 0,5 à 6,0
    Laiton aussi modul 0,3
    De 12 à 120 dents
    Livrables aussi: modifiées suivant vos plans
Acier fraisée à denture droite
  • Jusqu'aux diam. exterieurs de 65 mm en acier ETG 100 diametres plus grands
  • en acier a ameliorer C45, à denture
  • droite, angle de pression 20°
  • modul 0,5 à 6,0
Acier inoxydable fraisée à denture droite
  • En acier inoxydable 1.4305, à denture droite, angle de pression 20°
  • modul 1,0 à 3,0
trempée denture rectifiée
  • En acier de cémentation 16 MnCr5, 1.7131,
  • à denture droite ou oblique (à gauche),
  • angle de pression 20°, cementée, trempée
  • denture rectifiée, classe de qualite 7e 25
  • modul 2,0 à 4,0, à denture oblique jusqu'à 6,0
Laiton fraisée
  • En laiton Ms 58, à denture droite ou oblique (à droite 20°), angle de pression 20°
  • modul 0,3 à 0,5, à denture droite jusqu'à 1,0
Plastique avec moyeu en acier
  • Mat. plastique PA 12 G, moyeu en
  • acier Ck45 DIN 1.1191,  angle de
  • pression 20°, fraisée, modul 1,5 à 4,0
Plastique (POM) fraisée
  • A denture droite, angle de pression 20°, modul 0,5 à 3,0

Plastique (Hostaform C) par injection
  • A denture droite, angle de pression 20°,
  • modul 0,5 à 3,0
Tissu stratifié fraisée
  • En tissu stratifié PF CC 201. HGW 2088, à denture droite, angle de
  • pression 20°, modul 1,0 et 2,0

Roues à denture intérieure

Plus d'informations sur le
    De modul 0,5 à 2,0
    De 25 à 120 dents
    Livrables aussi: modifiées suivant vos plans
Acier
  • Jusqu'aux diam. extérieurs de 65 mm en acier ETG 100

  • diamètres plus grands en acier a améliorer C 45,
  • à denture droite, angle de pression 20°
  • modul 1,0 à 2,0

Laiton
  • En laiton Ms 58, à denture droite, angle de pression 20°, modul 0,5 à 0,7

Roues coniques

Plus d'informations sur le
    De modul 0,5 à 5,0
    De 15 à 75 dents
    Des transmissions de 1:1 à 1:5
    Livrables aussi: modifiées suivant vos plans
Acier fraisée à denture droite
  • Jusqu'aux diam. extérieurs de 65 mm en acier ETG 100 diamètres plus grands
  • en acier a améliorer, à denture droite,
  • angle de axe 90°, modul 1,0 à 5,0
  • transmissions 1:1 à 1:5
  • livrées uniquement par paire, sauf rapport 1:1
Acier fraisée à denture oblique
  • En acier 34Cr4, 1.7033 - à denture oblique, angle de pression 20° à
  • flancs bombes, modul 1,0 à 5,0
  • transmission 1:1
  • Livrées uniquement par paire
Acier fraisée denture hélicoïdale
  • En acier 42CrMo4, 1.7227 à denture épicycloïdale, classe de qualité 8 svt.
  • DIN avec trempe superficielle
  • modul 0,6 à 1,5, transmissions 1:1 à 1:4
  • Livrées uniquement par paire
Alliage de zinc moulé sous pression à denture droite
  • En alliage de zinc moule sous pression (Zamak), à denture droite, angle de
  • pression 20°, roue avec denture moulée
  • par injection, module 1,0 à 3,5
  • transmissions 1:1
Laiton fraisée denture droite
  • En laiton Ms 58 – à denture droite, angle de pression 20°, modul 0,5 à 1,0
  • transmission 1:1 à 1:4
  • livrées uniquement par paire, sauf rapport 1:1
Plastique fraisée denture droite
  • En plastique POM fraisé, à denture droite,
  • angle de pression 20°, modul 1,0 à 1,5
  • transmission 1:1 à 1:5, livrées uniquement par
  • paire, sauf rapport 1:1
Plastique moulée par injection
  • Hostaform C, roue avec denture moulée
  • par injection, à denture droite, angle
  • de pression 20“, modul 0,5 à 3,5
  • transmission 1:1 à 1:4, livrées uniquement
  • par pair, sauf rapport 1:1

Vis sans fin / Roues à vis sans fin

Plus d'informations sur le
    De modul 0,5 à 6,0
    1 filet à gauche, 1 et 2 filets à droite
Vis san fin creuse acier fraisée
  • Jusqu'aux diam. extérieurs de 65 mm en acier ETG 100 diamètres plus
  • grands en acier à améliorer C 45, à
  • un filet à droite + à gauche, à deux
  • filets à droite, angle de pression 20°
  • modul 0,5 à 6,0
Vis sans fin arbrée acier fraisée
  • Jusqu'aux diam. extérieurs de 65 mm
  • en acier ETG 100 diamètres plus
  • grands en acier a améliorer C45, à
  • un filet à droite + à gauche, à deux
  • filets à droite, angle de pression 20°
  • modul 0,5 à 6,0
Roues à vis sans fin bronze fraisée
  • En Cu Sn 12 Pb, à un filet, à droite
  • modul 0,5 à 2,0
Roues à vis sans fin fontée de fer fraisée
  • En fonte de fer GG 25, à un filet, à droite,
  • modul 2,0 à 6,0

Couples roue et vis sans fin

Plus d'informations sur le
    De distance de l'entraxe de 17 mm à 125 mm
    Livrables aussi: modifiées suivant vos plans

Crémaillères

Plus d'informations sur le
    De modul 0,5 à 6,0
    A denture droite et à denture oblique
    Livrables aussi: modifiées suivant vos plans
Acier fraisée à denture droite
  • En acier C 45 ou St 37, à denture
  • droite, angle de pression 20°, classe
  • de qualité 9h27, modul 0,5 à 6,0
Acier inoxydable fraisée à denture droite
  • En acier INOX DIN 1.4305, à denture droite, angle de pression 20°,
  • classe de qualité DIN 8e 27
  • module 1,0 à 3,0
Acier amélioré fraisée à denture droite
  • Acier étiré de haute qualité Rre env.
  • 900 N/mm2 à denture droite, angle
  • de pression 20°, denture fraisée,
  • traitée, classe de qualité 8e 27 svt.
  • DIN, module 2,0 à 5,0, crémaillères
  • raboutables
Acier amélioré fraisé à denture oblique
  • Acier étiré de haute qualité Rre env. 900 N/mm2
  • à denture oblique, angle de pression 20°,
  • denture fraisée, traitée, classe de qualité 8e 27
  • svt. DIN, modul 2,0 à 5,0,  crémailleres raboutables
Crémaillères rondes acier taillage de précision
  • En acier ETG 88, à denture droite, angle de pression 20°, classe de
  • qualité 7h25, modul 1,0 à 5,0
Crémaillères rondes Acier inoxydable fraisée
  • En acier INOX svt. DIN 1.4305, à denture

    droite, angle de pression 20°, classe de

    qualité 8h 27, module 1,0 à 3,0

Laiton à denture droite
  • Angle de pression 20°,
  • modul 0,5 à 0,7
Laiton à denture oblique
  • A denture oblique (à gauche), angle de pression 20°, modul 0,3 à 0,5

Plastique (POM) fraisée à denture droite
  • Angle de pression 20°,
  • modul 0,7 à 3,0
Plastique (Hostaform C) par injection à denture droite
  • Angle de pression 20°,
  • modul 0,5 à 3,0

Crémaillères trempées / rectifiées

Plus d'informations sur le
    De modul 2,0 à 6,0
    A denture droite et oblique
    Livrables aussi: modifiées suivant vos plans
Crémaillères trempées et rectifiées à denture droite
  • En acier de cémentation 16MnCr5 1.7131,
  • à denture droite, angle de pression 20°,
  • trempée denture rectifiée, classe de qualité 6h25
  • modul 2,0 à 6,0
Crémaillères trempées et rectifiées à denture oblique
  • En acier de cémentation 16MnCr5 1.7131,
  • à denture oblique, é droite 19° 31' 42", angle
  • de pression 20°, trempée denture rectifiée classe
  • de qualité DIN 6h 25, module 2,0 à 6,0

Broches filetées trapézoïdales / écrous

Plus d'informations sur le
    De 500 à 3000 mm
    A un filet à droite et à gauche
    Livrables aussi: modifiées suivant vos plans
Broches filetées trapézoïdales
  • En acier de cémentation C 15, filet par roulage, qualité 7e (moyenne)
  • selon DIN 103, tolérance du pas sur
  • 300 mm de long +/- 0,3 mm
Ecrous de filetage trapézoïdal BF
  • filet à droite ou à gauche

Ecrous de filetage trapézoïdal en acier rond
Ecrous de fliletage trapézoïdal en bronze rond
Ecrous de filetage trapézoïdal en plastique rond
Ecrous de filetage trapézoïdal acier siy-pans

Arbres / moyeux cannelés

Plus d'informations sur le
    Avec 6 ou 8 clavettes
    Sur demande aussi livrable mis à longuer
Prise de force (fraisé)
  • En acier de cémentation C45, fraisés suivant DIN 9611 / ISO 14

Arbres (étirés)
  • En acier DIN C 40, 1.0511 les arbres references KW sont étirés suivant
  • DIN / ISO 14
Moyeux cannelés
  • En acier ST 52-3, 1.0569


Chaînes à rouleaux

Chaînes à rouleax de précision serie européenne DIN 8187
Chaînes à rouleaux de précision Delta HR
  • Résistance élevée à la traction,
  • durée de vie plus longue
Chaînes à rouleax anti-corrosion Delta Titanium
  • Anticorrosion, durée de vie plus longue,
  • résistance élevée à la traction
Chaînes à rouleaux en acier inox
Chaînes à rouleaux de précision Delta Verte
Chaînes à rouleax de précision ANSI
Chaînes à mailles jointives
  • Type leger LL et type robuste LH,
  • normes ISO-4347/DIN 8152
Plaque à attaches et axes
Glissières en plastique

Accessoires des chaînes

Maillons d'extrémités
Boulons d'ancrage
Accessoires de montage pour chaînes
  • Séparateur de chaînes et tendeur de montage


Chaînes à rouleaux / Roues à chaînes

Plus d'informations sur le
    De 8 à 150 dents
    Livrables aussi: modifiées suivant vos plans
En acier correspondant aux chaîne 03-1
En acier correspondant aux chaîne 04-1
En acier correspondant aux chaînes 05B
En acier correspondant aux chaînes 06B
En acier correspondant aux chaîne 081
En acier correspondant aux chaînes 083/084
En acier correspondant aux chaînes 08B
En acier correspondant aux chaînes 10B
En acier correspondant aux chaînes 12B
En acier correspondant aux chaînes 16B
En acier correspondant aux chaîne 20B-1
En acier correspondant aux chaîne 24B-1
Acier inoxydable
  • Correspondant aux chaînes à rouleaux DIN 8187,
  • Typ 06B-1, de 13 à 25 dents
  • Typ 08B-1, de 13 à 30 dents
  • Typ 10B-1, de 13 à 30 dents
  • Typ 12B-1, de 13 à 25 dents
  • Ne pas utiliser avec les chaînes Delta Z ou Delta Verte!
Plastique (Hostaform C) par injection
  • Correspondant aux chaînes à rouleaux DIN 8187
  • Types 04-1,05B-1, 06B-1, 081, 08B-1
  • de 13 à 25 dents
Plastic avec moyeu en acier

Moyeux de sécurité à friction

Moyeux de sécurité à friction
  • Pour engrenages ou roues a chaîne


Pignons tendeurs

Pignons tendeurs
  • Pour chaînes à rouleaux, série européenne, normes ISO/DIN 8187

Eléments tendeurs de chaîne

Eléments tendeurs de chaîne
  • A système amortisseur en caoutchouc ne nécessitant aucun entretien

Accouplements

Accouplement standard
Accouplement à moyeux de serrage
Accouplements à chaînes

Arbres de précision trempés-rectifiés h6

WE Arbre de précision standard en acier
  • Matiere suivant ISO-DIN 1.1213
  • Trempé par induction 60-66 HRC
CWE Arbre de precision chrome
  • Matiere suivant ISO-DIN 1213
  • Trempé par induction 60-66 HRC
XWE Arbre de precision nitrure
  • Matiere suivant ISO-DIN 1.4112
  • Trempé par induction 53-59 HRC
HWE Tubes de precision en acier
  • Matiere suivant ISO-DIN 1.0601
  • Trempé par induction 60-66 HRC

Courroies dentées / roues à courroies dentées

Plus d'informations sur le
    Entraînements par courroie crantée pour une précision maximale

    Les transmissions à courroie transmettent des grandes forces ou sont utilisables pour des fonctions très précises, ainsi par ex. systèmes de positionnement de commandes. Leur fonctionnement silencieux est aussi très apprécié.


    - T2.5 / T5 / T10
    - AT5 / AT10
    - HTD3M / HTD5M / HTD8M / HTD14M
    - MXL / XL / L / H

    Nozag vous offre des disques et courroies selon vos spécifications.
Courroies dentées
  • - T2.5 / T5 / T10
  • - AT5 / AT10
  • - HTD3M / HTD5M / HTD8M / HTD14M
  • - MXL / XL / L / H
Roues à courroies dentées
  • - T2.5 / T5 / T10
  • - AT5 / AT10
  • - HTD3M / HTD5M / HTD8M / HTD14M
  • - MXL / XL / L / H

Pas de produit pour vous?

Nous sommes spécialisés dans les solutions individuelles, adaptées à votre produit. Envoyez-nous vos croquis - nous trouverons la solution!

Écrire un email
