Spindelhubgetriebe ersetzen Kran im Silobau

Herausforderung / Situation

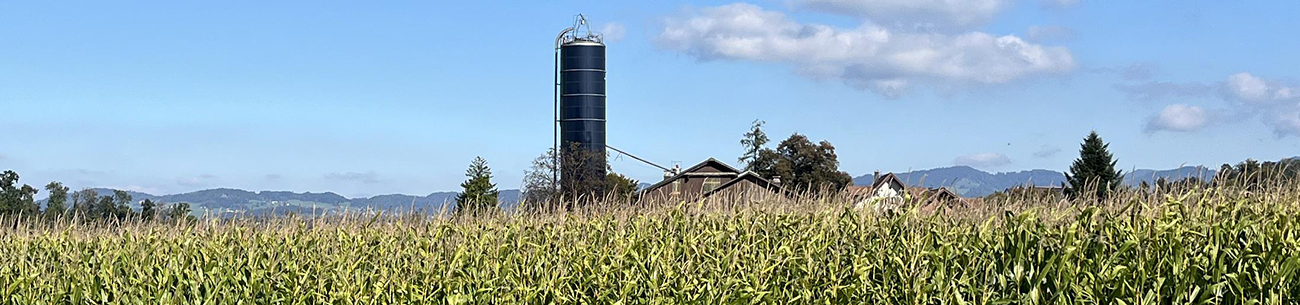

Die auf Blechbearbeitung spezialisierte Meyer Blechtechnik AG hat für einen Kunden eine individuelle Silotechnik-Lösung gesucht. Beim Aufbau von Metallsilos mit Höhen bis zu 18 m und einem Gesamtgewicht von bis zu 40 t suchte das Unternehmen nach einer Lösung, die den Einsatz von Kranen überflüssig macht. Die Siloringe sollten von unten eingeschoben und verschraubt werden können – ein Vorgang, der höchste Präzision und Sicherheit erfordert. Der Hub musste absolut synchron erfolgen und durfte sich zu keinem Zeitpunkt unkontrolliert absenken. Zudem musste die Vorrichtung für den Aussenbereich robust und zuverlässig ausgelegt sein.

Lösung

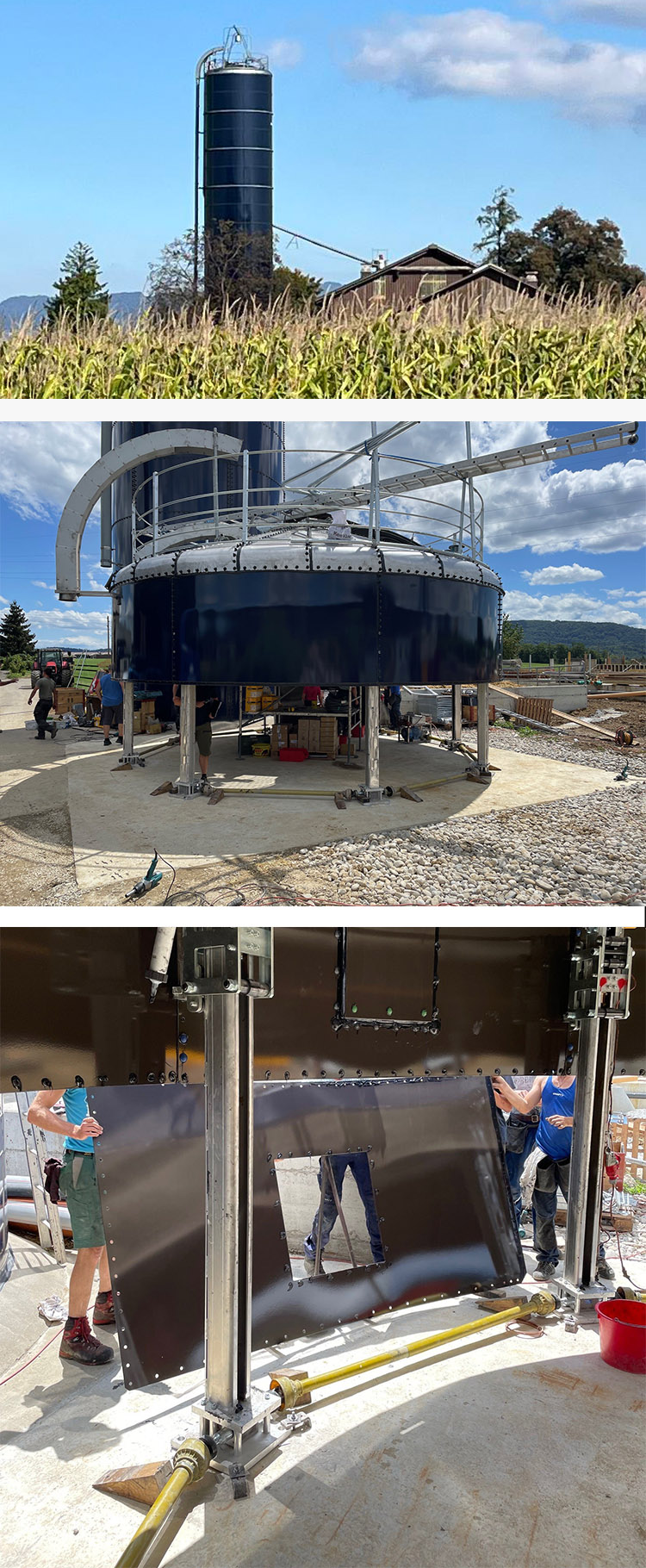

Gemeinsam mit dem Kunden wurde im Nozag NSE-Konfigurator Schritt für Schritt die passende Auslegung definiert. Die Berechnung ergab, dass 15 Spindelhubgetriebe NSE50-RN in rotierender Ausführung einzusetzen sind, die über Kardanwellen miteinander verbunden wurden. Diese Konfiguration gewährleistet einen synchronen Hub aller Elemente und bietet zusätzlich Reserven gegen Knickung oder unsymmetrische Belastungen, wie sie durch Wind entstehen können. Die Konstruktion ist wartungsarm, auf einfache Bedienung ausgelegt und gewährt so einen dauerhaft sicheren Betrieb. Auch bei diesem Projekt hat sich der Nozag-Spindelhubgetriebebaukasten bewährt: Es wurden keine Spezialteile benötigt und eine Lieferung konnte innerhalb kürzester Zeit erfolgen.

Produkt / Detailinfos
Das Baukasten-System von Nozag war auch hier sehr hilfreich. Zudem ist es ein perfektes Beispiel, das zeigt, wie der Online-Konfigurator für Spindelhubgetriebe unterstützend und auch von Kundenseite selbst eingesetzt werden kann. Testen auch Sie unseren Konfigurator einmal oder lassen Sie sich von uns beraten.
