Abfüllanlage

Herausforderung / Situation

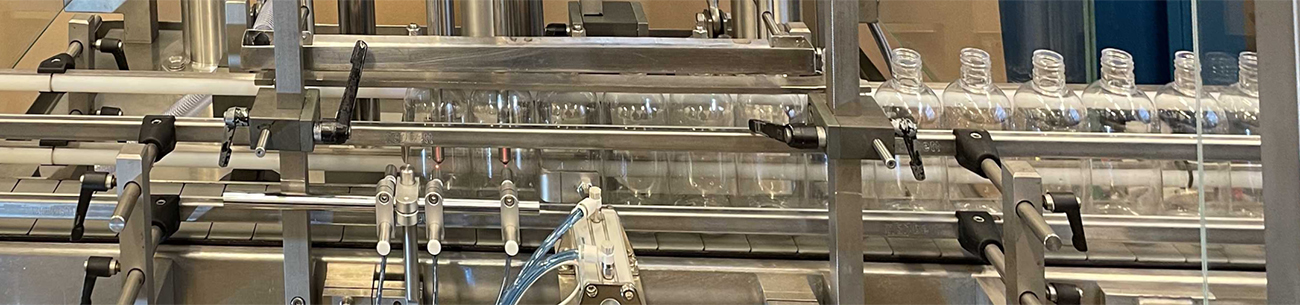

Sie ist als grösster unabhängiger Lohnhersteller in der Schweiz für Pharma, Kosmetik und Chemie bekannt, die Frike Group in Wetzikon. Um Ihre Leistungen zu erfüllen, unterhalten Sie ihre Produktionsmaschinen selbst und suchen immer wieder nach Optimierungen. So auch in diesem Beispiel, das die Optimierung einer Abfüllanlage zum Ziel hatte. Die Justierung der genauen Abfüllmengen verlangte bisher sehr viel mechanischen Aufwand, da eine Kurvenscheibe im Antrieb eingesetzt war, um die Einfüllstutzen zu bewegen. Zudem mussten teilweise Gehäuseteile demontiert werden. Alles in allem ein grosser Aufwand, um z.B. die Füllmenge pro Abfüllung zu verändern.

• Einfachere Handhabung und Steuerung
• Antriebseinheit soll elektronisch funktionieren
• Schnelle und feine Hubbewegungen
• Qualität und wenig Unterhalt

Lösung

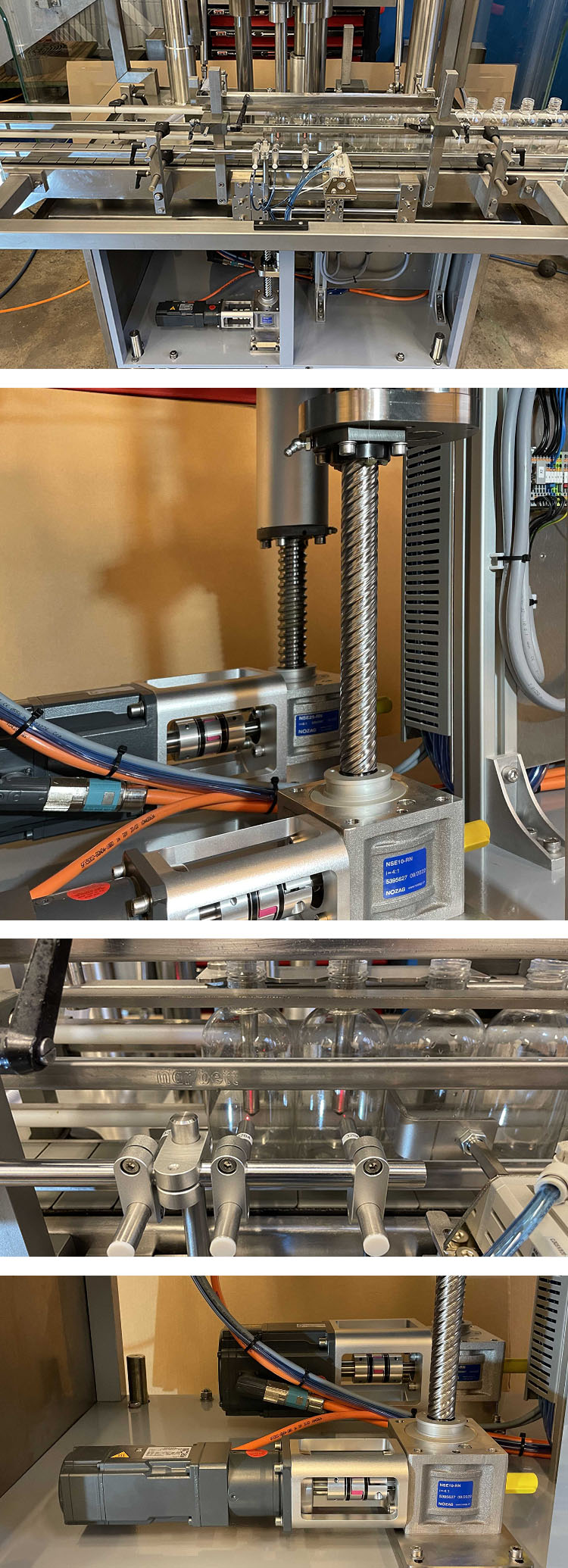

Nozag unterstützte den Projektleiter bei Fricke und berechnete die nötigen Komponenten, die zusammengreifen mussten. Das Spindelhubgetriebe bot sich an, denn es kann problemlos elektronisch gesteuert werden. Damit die gewünschte Feinjustierung noch optimiert werden konnte, wurden auch ganz gezielt Kugelumlaufspindeln im Spindelhubgetriebe verwendet. Nozag hat die Spindelhubgetriebe NSE / KGT im Standardsortiment. Diese erzeugen dank eingesetzten Kugeln weniger Reibung und erlauben eine feine und ruhige Bewegung und trotzdem sehr hohe Geschwindigkeiten. Das war von Vorteil, damit die Einfüllstutzen einerseits sehr schnell hochgefahren werden und sich anderseits sehr langsam mit der Befüllung mitbewegen. Im Übergang zu den Elektromotoren wurden Klemmnabenkupplungen eingesetzt.

• Spindelhubgetriebe NSE 10, bzw. 25 mit KGT
• Standardprodukte die flexible Auslegung zu lassen
• Ruhige, fein justierbare Bewegung
• Elektronische Steuerung, ohne mechanische Eingriffe
• Einfach und unterhaltsarm

Produkt / Detailinfos
Spindelhubgetriebe sind dank Baukastensystem ideal auszulegen, so z.B. mit anderen Spindeln wie in diesem Fall, KGT. Die Verbindung zum Motor wird oft mit entsprechenden Kupplungen, z.B. Klemmnabenkupplungen gelöst. Wir beraten Sie jederzeit gerne zur Optimierung von Antriebslösungen.
