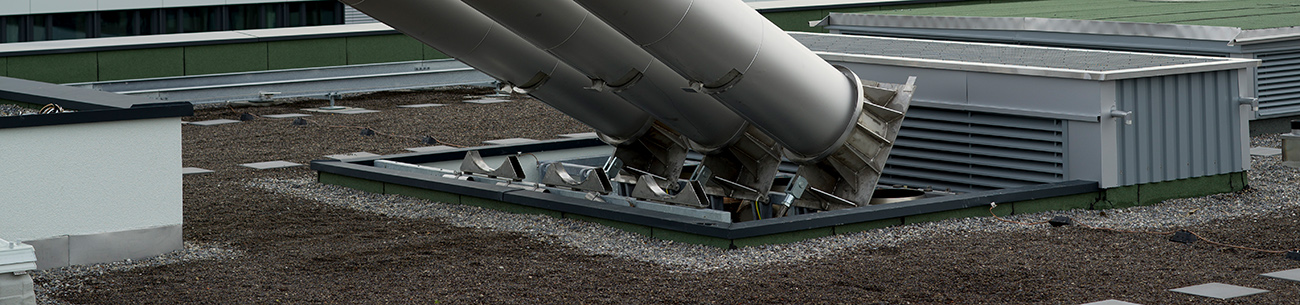

ShopTrois cheminées montées sur un bâtiment industriel doivent être couchées pour des raisons techniques de sécurité. Le site exige que les cheminées de secours dépassent le moins possible la hauteur du bâtiment. Cependant, en cas d'urgence, ces cheminées doivent pouvoir se redresser en trois minutes pour évacuer les gaz d'échappement épurés produits par les moteurs Diesel. Les exigences étaient claires.
- Un mouvement de levée combiné à un mouvement de basculement
- Transmission d'une force de presque une tonne
- Temps exigé pour le redressement 3 minutes
- Construction compacte pour l'extérieur
Solution
Un montage pivotant a apporté l'avantage décisif pour relever ce défi. Ce type de montage a donné au vérin à vis NSE100-SL combiné à une chape et entraîné par à un moteur d'entraînement une liberté de mouvement suffisante pour réaliser ce mouvement de levage et de basculement. La conception optimale du vérin, avec une course de 1 mètre et une force de 10 tonnes, permet de redresser les cheminées hautes d'environ quatre mètres et pesant une tonne en exactement 3 minutes. Le fonctionnement d'urgence est ainsi assuré, trois cheminées individuelles sont rendues opérationnelles dans le temps exigé.
- Montage sur cardan
- Le vérin à vis apporte la précision et la douceur de fonctionnement pour le basculement
- Une conception optimale permet le réglage fin du temps imparti
- Technique d'entraînement compacte avec vérin à vis
« Nozag nous a donné les conseils décisifs pour la conception de la construction de l'entraînement. Ce soutien lors de la phase de planification et la fourniture des composants optimaux ont permis d'aboutir à une solution solide en fin de compte. Nous avons beaucoup apprécié cette compétence et cette expérience. Cela a contribué de manière significative au succès de l'usine. »
Gestion des opérations / Direction de l‘entreprise
Tehag Engineering AG
Produit / Informations détaillées
Des vérins à vis , en exécution fixe ou tournante, avec de nombreux embouts différents comme p. ex. des chapes, des rotules, etc. sont disponibles en stock. Ces vérins conviennent de manière optimale pour convertir le mouvement de rotation d'un moteur d'entraînement en mouvements axiaux, générant ainsi un mouvement de levée. Nos services d'ingénierie, de calcul et d'optimisation sont à votre disposition à tout moment pour vous assister.
